Nella tecnologia SMD, i diodi ad emissione luminosa dei colori primari rosso, blu e verde sono raggruppati e installati in un piccolo alloggiamento. Questi alloggiamenti vengono poi posizionati sulla scheda di supporto e incollati insieme. Allo stesso tempo, i cavi dei LED cablati dall'alto possono essere inseriti nell'alloggiamento. Poiché i pacchetti di LED sono esposti, possono essere danneggiati da un impatto, ad esempio, ma grazie al loro design possono anche essere sostituiti individualmente. Grazie alla sua lunga disponibilità sul mercato, la tecnologia SMD è diventata relativamente accessibile e si trova generalmente nei modelli entry-level.
I LED GOB sono un progresso tecnologico del design SMD. Il circuito stampato completamente assemblato è sigillato con uno strato trasparente di resina epossidica. Questo strato agisce come uno scudo protettivo meccanico che offre ai LED una migliore protezione contro gli urti, l'umidità, la polvere e la corrosione. Inoltre, converte le sorgenti luminose puntiformi dei chip in una luce superficiale omogenea, riduce al minimo l'effetto moiré e migliora i valori di contrasto e gli angoli di visione. Tuttavia, la resina epossidica significa che i singoli LED non possono più essere sostituiti. Grazie alla loro maggiore resistenza, il tasso di guasti è notevolmente ridotto rispetto agli SMD standard.
Con la tecnologia COB, i LED sono applicati direttamente su una scheda di supporto. Poiché tra i piccoli LED è visibile una parte relativamente grande della scheda di supporto nera, la tecnologia COB è caratterizzata da un eccellente livello di nero. A differenza del cablaggio convenzionale dall'alto, qui il cablaggio avviene dal basso. Questo processo è noto come flip chip. Poiché i LED non sono racchiusi in un alloggiamento, la tecnologia COB riduce notevolmente lo spazio richiesto dai singoli pixel. Ciò significa che il passo dei pixel può essere ridotto e la risoluzione aumentata. Soprattutto quando si utilizzano i micro LED, che sono particolarmente piccoli, i LED COB consentono di ottenere passi di pixel molto bassi. Infine, un sottile rivestimento in resina epossidica aumenta la robustezza dei LED e migliora l'angolo di visione.
La tecnologia MIP è una soluzione di imballaggio ibrida. Diversi chip MicroLED vengono prima incapsulati insieme in un alloggiamento, prima di essere applicati alla scheda di supporto in modo simile ai classici componenti SMD. Proprio come il COB, il MIP utilizza il processo flip chip, che consente una dissipazione del calore ottimizzata e una maggiore affidabilità. Un vantaggio decisivo è che gli alloggiamenti possono essere testati prima dell'assemblaggio finale. Ciò consente di eliminare i pixel difettosi e di garantire un elevato livello di omogeneità del colore. Inoltre, il MIP disaccoppia la dimensione del chip dal passo del pixel, il che significa che un tipo di alloggiamento può essere utilizzato in modo flessibile per diverse risoluzioni. I singoli pacchetti di pixel possono essere sostituiti durante la manutenzione. Il MIPcombina quindi la facilità di manutenzione della tecnologia SMD con l'alta densità di pixel e la qualità dell'immagine della tecnologia COB.
Il pixelpitch o pixel pitch è la distanza tra i centri di due pixel LED vicini, espressa in millimetri. Determina la risoluzione e la distanza minima di visione. Per la distanza minima di visione vale la regola empirica: Pixelpitch (in mm) x 1,5 = distanza minima di visione in metri. Esempio: Passo dei pixel 1,27 mm x 2 = distanza di 2,54 m. Questa distanza garantisce che i pixel non siano più visibili singolarmente, ma che l'immagine sia percepita come una superficie omogenea. In particolare nelle sale riunioni, si deve sempre prendere in considerazione anche la diagonale dell'immagine dei LED Walls, per garantire che le persone sedute vicino alla parete e quelle più indietro nella stanza abbiano una visione ottimale dell'immagine.

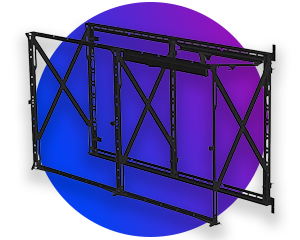

Affinché un LED Wall possa essere installato in modo sicuro, la parete o il soffitto o la sottostruttura devono essere in grado di sopportare il peso. Potrebbero essere necessarie misure strutturali aggiuntive. Nonostante l'efficienza dei singoli LED, i LED Wall generano calore a causa dei numerosi componenti elettronici. È quindi necessaria una ventilazione sufficiente del LED Wall. L'assistenza e la manutenzione del LED Wall devono essere prese in considerazione anche durante l'installazione. Se la manutenzione dalla parte anteriore (servizio frontale) non è possibile per il modello specifico di LED Wall, è necessario prevedere un accesso per la manutenzione dalla parte posteriore (servizio posteriore).
La durata varia a seconda del produttore e del modello. In linea di massima, un LED Wall può essere utilizzato per circa 60.000-100.000 ore, fino a quando la luminosità scende al 50% dell'emissione luminosa originale. Con un utilizzo quotidiano di dieci ore, ciò corrisponde a circa 16-27 anni. Tuttavia, fattori come il surriscaldamento o il funzionamento continuo alla massima luminosità possono ridurre la durata di vita.

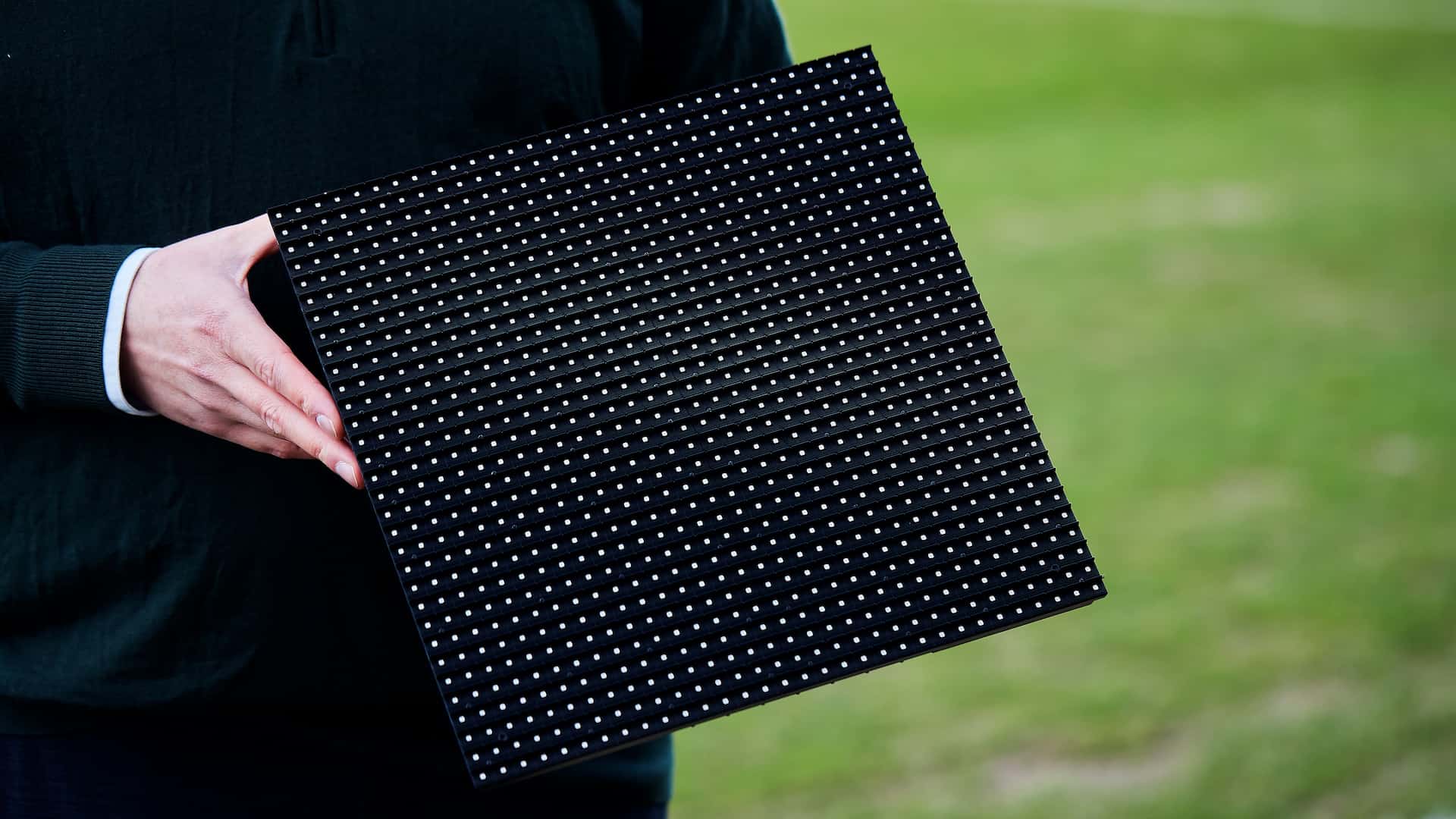

Se un pixel si guasta, il LED Wall continua a funzionare perfettamente. Tuttavia, a seconda della tecnologia (SMD, COB ecc.), è possibile sostituire un singolo pixel o l'intero modulo, se necessario. In entrambi i casi, la sostituzione deve essere effettuata da uno specialista. Molti produttori forniscono anche un certo numero di moduli dello stesso lotto come pezzi di ricambio quando acquistano un LED Wall. Questo garantisce una visualizzazione omogenea dei colori anche dopo la sostituzione.
Il prezzo delle Pareti LED è diminuito continuamente negli ultimi anni. Tuttavia, grazie alla loro durata significativamente più lunga e ai minori costi di manutenzione e sostituzione rispetto ad altre tecnologie, le Pareti LED sono spesso l'alternativa più economica su un periodo di diversi anni. I costi esatti di acquisto e di funzionamento dipendono in gran parte dalle dimensioni e dalla tecnologia del LED Wall e dal suo consumo energetico.
Il controller LED (noto anche come processore video o scheda di invio) agisce come elemento di controllo centrale del LEDWall. Essendo il collegamento cruciale tra la sorgente dell'immagine e il display, il controller elabora il segnale di ingresso (ad esempio tramite HDMI) in modo che venga distribuito esattamente ai milioni di pixel dei moduli. Il controller gestisce la scalatura in base ai formati delle pareti individuali, sincronizza i moduli per una visualizzazione fluida e calibra i colori e la luminosità per un'immagine omogenea. Mentre le pareti LED classiche richiedono spesso un hardware esterno nell'armadio del server, il controller è già integrato nelle pareti LED All-in-One.
