Connettività

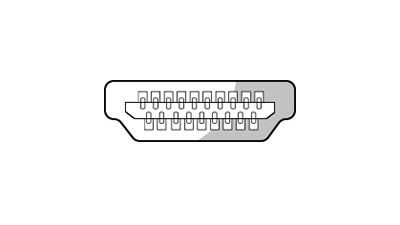

HDMI:
Connessione digitale per la trasmissione di immagini e suoni. Necessario per la qualità delle immagini ad alta risoluzione (HDTV). Poiché HDMI 1.4 (High Speed) è adatto alla trasmissione di contenuti 3D in Full HD. Per una qualità delle immagini ad alta risoluzione in UHD, 4K o HDR, è adatto il collegamento tramite HDMI 2.0a o superiore. È necessario utilizzare HDMI 2.1 o superiore a partire da una frequenza di aggiornamento di 120 Hz in 4K.

VGA:
Il connettore VGA è un connettore a 15 pin per la trasmissione di immagini analogiche. Si chiama anche DSub15 e si trova spesso su notebook e PC. Rispetto alle altre connessioni analogiche, offre una buona qualità dell'immagine. Può essere avvitato al dispositivo di ingresso o di uscita e può essere adattato a YUV con una configurazione adeguata.

DisplayPort:

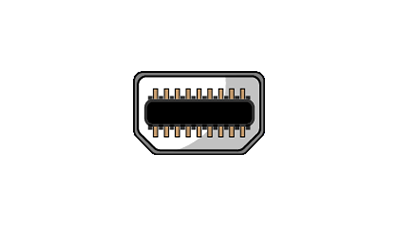

La connessione DisplayPort è una connessione standardizzata VESA per la trasmissione di immagini e dati audio. Oltre alla crittografia HDCP, è supportato anche il DPCP. Grazie alle sue dimensioni compatte, la connessione viene utilizzata soprattutto nei notebook. Una variante extra piccola è la MiniDisplayPort, utilizzata soprattutto con i dispositivi Apple.

DVI:
DVI (Digital Visual Interface) è un'interfaccia per la trasmissione di dati video. Tramite DVi-A si possono trasmettere solo segnali analogici, tramite DVI-D solo segnali digitali e tramite DVI-I entrambi i tipi di segnali.

USB:
L'USB (Universal Serial Bus) viene utilizzato per controllare e gestire il proiettore (USB-B). Con alcuni dispositivi aziendali, i file e le immagini dell'ufficio possono anche essere presentati direttamente con una chiavetta USB oppure è possibile collegare un mouse tramite l'ingresso USB (USB-A).

Toslink:
Il collegamento Toslink è un collegamento di segnale ottico che funziona in fibra ottica. Viene utilizzato per la trasmissione digitale di segnali audio. Il design ottico offre una minore suscettibilità all'interferenza di influenze magnetiche ed elettriche esterne. Il collegamento è utilizzato soprattutto per i lettori DVD/Blu-ray e dispositivi analoghi in collegamento con un ricevitore AV, se questi funzionano con segnali dts o Dolby Digital.

YUV:
La connessione YUV, detta anche Y Cb/Pb Cr/Pr o connessione a componenti, è una connessione video analogica con tre canali (intensità luminosa e due canali colore). Qualitativamente, è la migliore connessione video analogica.

Cavo per componenti:
Il connettore YUV trasmette segnali analogici su tre cavi (Y=nero e bianco UV=colori). YUV viene utilizzato per trasmettere HDTV ed è compatibile, ad esempio, con Cinch.

S-Video:
Il collegamento S-Video è chiamato anche S-VHS o Hosiden. Rispetto alla connessione video Cinch, funziona con due canali (luminosità/colore). In termini di qualità, è leggermente migliore della connessione video Cinch, ma presenta anche dei limiti. Questi possono essere spiegati dalla suscettibilità del segnale, che si riflette, ad esempio, nelle distorsioni dell'immagine.

Cinch:
Il collegamento video cinch è chiamato anche collegamento composito. Per renderlo più facilmente riconoscibile, di solito è rivestito di giallo. Poiché la trasmissione avviene attraverso un solo canale, la qualità dell'immagine è di basso livello.

D-Sub15:
Il connettore VGA è un connettore a 15 pin per la trasmissione di immagini su base analogica. Si chiama anche DSub15 e si trova spesso su notebook e PC. Rispetto agli altri connettori analogici, offre una buona qualità dell'immagine. Può essere avvitato al dispositivo di ingresso o di uscita e può essere adattato a YUV con una configurazione adeguata.

RS232:
L'interfaccia RS232 può essere utilizzata per controllare o gestire il proiettore.

Mini Jack:
Con un Mini Jack a un solo pin è possibile trasmettere segnali audio mono, con un Mini Jack a due pin segnali audio stereo e con un Mini Jack a tre pin segnali audio e dati immagine.

Scart:
Scart è un connettore che può essere utilizzato per trasmettere segnali audio e video analogici. È compatibile con altri collegamenti analogici come RCA o S-Video.

ARC:
Il canale di ritorno audio, chiamato anche ARC o canale di ritorno audio, è stato introdotto con la versione 1.4 dell'HDMI per ridurre la quantità di cavi tra i componenti HDMI. Il canale di ritorno audio passa attraverso il cavo HDMI esistente. Pertanto, non è più necessario collegare un cavo aggiuntivo per l'audio. Tuttavia, entrambi i dispositivi devono supportare ARC. Tutti i formati di file audio che vengono trasmessi anche tramite l'interfaccia SPDIF possono essere trasmessi tramite il canale di ritorno audio. Queste includono il Dolby Digital, il Digital Theatre Sound e l'audio PCM. Ad esempio, il collegamento tra un televisore (compreso il ricevitore) e un ricevitore AV può avvenire tramite un cavo HDMI. L'audio del televisore viene restituito tramite il cavo HDMI. In precedenza, per i segnali audio era necessario un cavo digitale aggiuntivo (coassiale o Tos-Link).
