Come fare

Installare i proiettori in 5 passi

Come montare il proiettore in modo rapido e semplice come mai prima d'ora!

La nostra guida vi spiega tutto quello che c'è da sapere per installare rapidamente un proiettore. Installate il vostro proiettore per home cinema, presentazioni o scuola in soli 5 passaggi. Facile e veloce!

Contenuto

Calcolare correttamente la distanza di proiezione

L'obiettivo di un proiettore è fondamentale per il posizionamento e la regolazione delle dimensioni dell'immagine, poiché influisce sulla distanza di proiezione. La maggior parte dei proiettori ha un obiettivo fisso che richiede una certa distanza dallo schermo. Tuttavia, la maggior parte dei proiettori con obiettivo fisso offre un rapporto di proiezione flessibile che consente di modificare la distanza tra il proiettore e lo schermo.

pic_calculator-distance-removebg-preview

Tuttavia, i proiettori con obiettivi intercambiabili sono i più variabili. Ciò significa che è possibile sostituire gli obiettivi e quindi adattare il proiettore alle singole circostanze. È possibile utilizzare un obiettivo a breve distanza o un teleobiettivo , a seconda delle esigenze. Questi proiettori sono particolarmente adatti per l'uso professionale in sale riunioni e conferenze, nonché per università e sale con grandi distanze di proiezione. Anche per l'home cinema, tuttavia, i modelli di proiettore con ottica fissa sono adatti a soddisfare le vostre esigenze. A tal fine, si consiglia il montaggio a soffitto su un supporto per proiettori.

Il nostro calcolatore di superficie di proiezione fa tutti i calcoli al posto vostro: È sufficiente selezionare il proiettore e utilizzare il calcolatore della superficie di proiezione per determinare la superficie di proiezione corretta.

Per calcolare da soli la distanza di proiezione

Il rapporto di proiezione può essere utilizzato per determinare le distanze e la larghezza dell'immagine. Il rapporto indica la distanza alla quale il proiettore deve essere impostato per ottenere una proiezione di 1 m di larghezza.

Supponendo che l'ottica di un proiettore offra un rapporto di proiezione di 1,5 - 1,66:1, è necessaria una distanza di 1,5 - 1,66 m per un'immagine di 1 m di larghezza.

Per ottenere una larghezza d'immagine di 2 m, calcoliamo 2 × 1,66 = 3,32. Questo valore corrisponde alla massima distanza dalla parete in metri. Quindi si calcola 2 × 1,5 = 3. Questo valore corrisponde alla distanza minima tra il proiettore e lo schermo. Possiamo quindi variare la distanza del proiettore tra 3 e 3,32 metri per ottenere una larghezza dell'immagine di 2 metri.

projektionsabstand-distance-nobubble
  • I proiettori sono disponibili con obiettivi fissi e intercambiabili.
  • Un proiettore con obiettivo intercambiabile è più costoso, ma molto più flessibile.
  • È possibile calcolare la distanza ideale dallo schermo utilizzando il nostro calcolatore di superficie di proiezione o semplicemente calcolarla da soli.

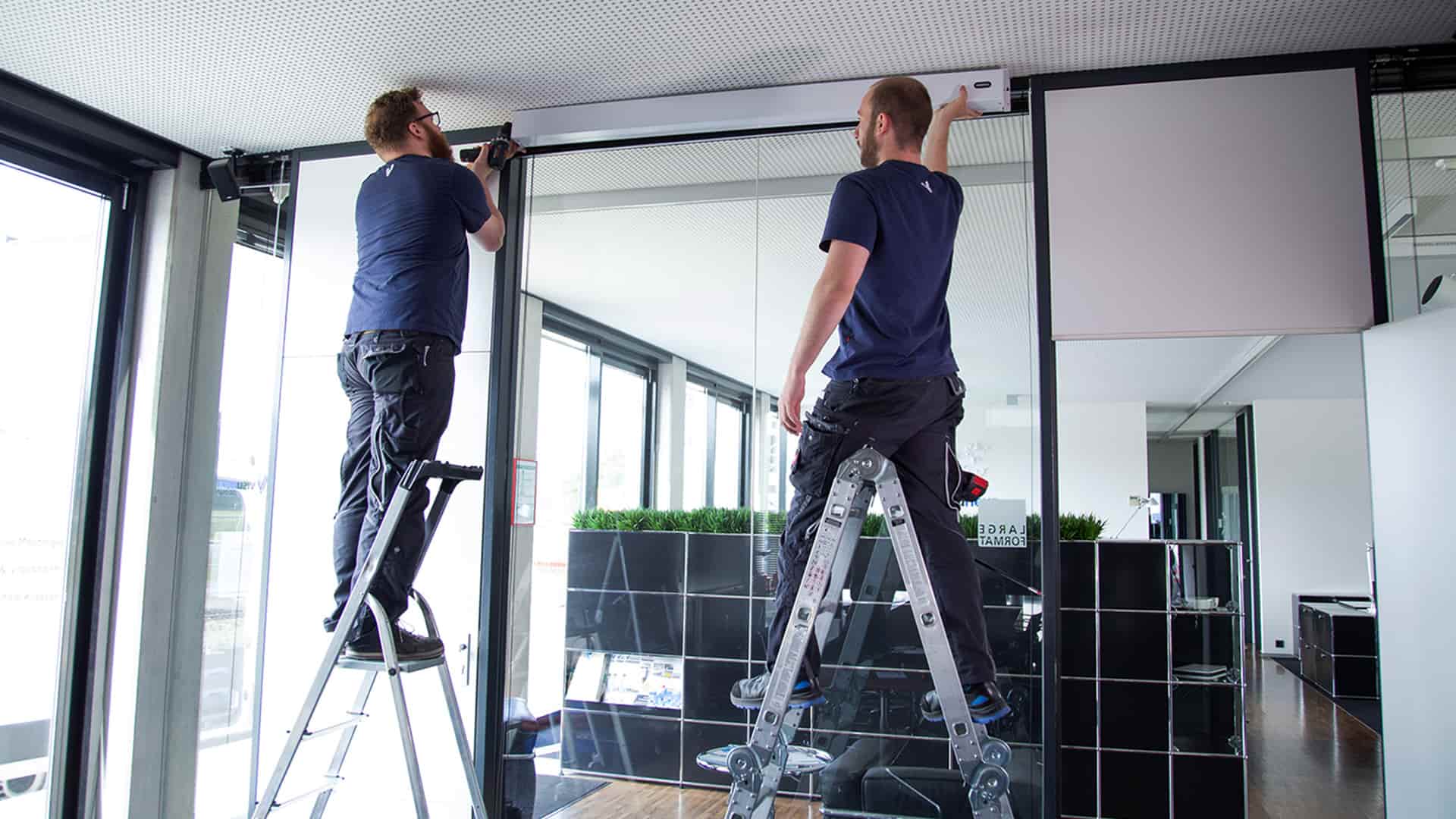

Installare lo schermo di proiezione

Poiché lo schermo del proiettore occupa la maggior parte dello spazio, si consiglia di installarlo per primo. È meglio chiedere aiuto per installarlo nella posizione desiderata senza problemi. L'installazione di un proiettore, invece, può essere effettuata da soli.

leinwand_montage

A seconda del tipo di schermo, è possibile montarlo a soffitto o a parete. Gli schermi manuali e quelli motorizzati vengono solitamente montati alle estremità esterne, a sinistra e a destra dello schermo. Qui vengono fissate le staffe alle quali lo schermo viene successivamente avvitato. È possibile utilizzare i fori della staffa come modello di foratura e fare un segno sulla parete o sul soffitto.

Strumento e ingranaggio per icone

Per fissare la tela , utilizzare i tasselli in dotazione o assicurarsi che i tasselli utilizzati abbiano una capacità di carico sufficiente per la tela! Uno schermo a cornice fissa viene fissato alla parete come una cornice per quadri. A seconda del modello, i fissaggi possono essere posizionati su tutta la larghezza del telaio o in punti selezionati.

Installare il proiettore

L'allineamento del proiettore dipende fortemente dall'ottica e dalla tecnologia di proiezione utilizzata. Un proiettore deve quindi essere sempre allineato individualmente, soprattutto se deve essere sospeso al soffitto. Il cosiddetto valore di offset svolge un ruolo centrale in questo caso. Indica la percentuale di spostamento verticale del cono di luce proiettato rispetto al centro dell'immagine.

Ad esempio, un valore di offset del 50% significa che il proiettore deve essere allineato con il bordo inferiore dello schermo per una proiezione diritta.

Un valore di offset dello 0 percento significa che il proiettore è in piano con il centro dello schermo, il che di solito avviene con proiettori con un buon lens shift. Per il montaggio a soffitto, questo offset deve essere rispecchiato verticalmente verso il basso, soprattutto se il proiettore deve essere appeso.

beamer_installation_offset-wert

Per determinare l'offset da soli

Posizionare il proiettore sul pavimento a una distanza dalla parete necessaria per le dimensioni dell'immagine desiderata. Misurare ora la distanza dal pavimento al bordo inferiore dell'immagine con un regolo pieghevole. In questo modo si è già determinato lo spostamento verticale. Se si utilizza un proiettore con buone proprietà di spostamento dell'obiettivo, lo spostamento è irrilevante. Lo spostamento dell'obiettivo compensa gran parte dell'altezza dell'immagine.

Proiettore Icon su supporto a parete
  • Per un allineamento ottimale delle immagini, il proiettore deve raggiungere la temperatura ambiente prima dell'installazione.
  • Controllare l'offset del proiettore prima di montarlo nella stanza
  • Per i proiettori con un buon decentramento verticale dell'obiettivo, l'offset non è importante.

Montaggio del proiettore a soffitto

Per i soffitti alti, consigliamo i supporti a soffitto regolabili in altezza per proiettori. Con questi supporti a soffitto è possibile regolare in modo flessibile la distanza verticale dal soffitto.

beamer-deckenhalterungen

Con un'altezza normale del soffitto di circa 2,4 metri e un inizio dell'immagine (bordo superiore) a circa 2,2 metri, è possibile utilizzare un supporto rigido a soffitto con una distanza di 15 cm anche per un proiettore LCD. Un proiettore DLP può essere appeso un po' più in alto o lo schermo un po' più in basso.

Tenete a portata di mano una o due livelle per regolare il proiettore. In questo modo è possibile determinare e regolare in modo ottimale l'inclinazione frontale e laterale allo stesso tempo.

I proiettori Icon per il montaggio a soffitto
  • Quando si sceglie il supporto a soffitto, assicurarsi che il proiettore sia installato parallelamente al bordo superiore della superficie visibile dello schermo.
  • Scegliere un supporto da soffitto rigido o regolabile in altezza, a seconda dell'altezza della stanza.
  • Quando si sceglie il supporto, assicurarsi che abbia una capacità di carico sufficiente.
  • Utilizzare una livella a bolla d'aria per regolare con precisione il proiettore.

Allineare e regolare l'immagine

Una volta montato sul soffitto, il proiettore può essere collegato. Oltre al cavo di alimentazione in dotazione, sono necessari i cavi per la trasmissione delle immagini e del suono da un dispositivo di riproduzione come un lettore Blu-ray o un notebook. In genere, a questo scopo si utilizza un cavo HDMI. Se non siete sicuri delle connessioni da utilizzare, la nostra guida all'acquisto sul collegamento di un proiettore vi aiuterà.

Allineare lo spostamento dell'obiettivo

A seconda della versione, la funzione di lens shift offre la possibilità di spostare l'intera ottica all'interno del proiettore. Mentre un proiettore senza lens shift deve sempre essere allineato esattamente allo schermo, un'unità con lens shift può essere posizionata in modo molto più flessibile. Il lens shift si regola manualmente o con un telecomando. L'intensità del lens shift varia da proiettore a proiettore. Tuttavia, è possibile fare un'affermazione generale: I proiettori LCD hanno in media un lens shift più forte rispetto ai proiettori DLP.

Illens shift verticale e orizzontale possono essere combinati solo in misura limitata. Quando si utilizzano contemporaneamente il lens shift orizzontale e verticale, entrambi si limitano a vicenda e non è possibile raggiungere i valori massimi. Quando si cerca di impostare i valori massimi, l'obiettivo segue quindi la forma di uno stop piuttosto che di un rettangolo.

landing-lens-shift

Il valore dello spostamento dell'obiettivo è sempre dato dal centro dell'obiettivo. Ciò significa che con un lens shift verticale di +/-50%, ad esempio, l'immagine può essere spostata verso l'alto o verso il basso del 50% dell'altezza dell'immagine dal centro dell'immagine. Lo stesso vale per lo spostamento orizzontale dell'obiettivo.

Icona LensShift
  • Lo spostamento dell'obiettivo semplifica notevolmente il montaggio a soffitto e l'allineamento del proiettore nella stanza
  • Lo spostamento verticale e orizzontale dell'obiettivo consente di spostare in modo flessibile l'ottica.
  • Il funzionamento è elettronico o manuale, a seconda del modello
keystone-korrektur_kl

Eseguire la correzione trapezoidale

Lacorrezione trapezoidale (detta anche correzione keystone) raddrizza digitalmente l'immagine ai bordi. Questa funzione è molto pratica quando il proiettore può essere collocato solo su una superficie irregolare. I valori della correzione trapezoidale variano da unità a unità. Il valore standard della correzione trapezoidale è di +/- 30°.

Esistono diversi modi per regolare la correzione trapezoidale. Il metodo classico consiste nel premere un pulsante sulla superficie del proiettore. Un po' più comoda è la regolazione tramite telecomando.

keystone-grafik_mit_ohne_de

La correzione trapezoidale dovrebbe essere evitata se possibile. Trattandosi di una correzione digitale, ha sempre un effetto negativo sulla qualità dell'immagine. L'immagine visibile perde pixel. Ad esempio, la risoluzione dell'immagine Full HD (1920 × 1080) si riduce rapidamente a soli 1728 × 972 pixel circa. Pertanto, utilizzare la correzione trapezoidale con cautela.

Icona della chiave di volta
  • La correzione trapezoidale varia da un'unità all'altra e si effettua manualmente o tramite telecomando.
  • Esiste una correzione trapezoidale verticale e orizzontale.
  • Se possibile, la correzione trapezoidale non dovrebbe essere utilizzata.

Calibrazione del colore e dell'immagine

I beamer sono generalmente dotati di un menu di configurazione per le varie impostazioni di colore e immagine. Sebbene i menu differiscano visivamente da un produttore all'altro, offrono fondamentalmente impostazioni simili o comparabili.

landing-kalibrierung-banner

Le impostazioni di colore classiche per l'home cinema sono, ad esempio, "Cinema". Per i proiettori aziendali utilizzati in sale conferenze o riunioni, si consiglia l'impostazione del colore "Presentazione" o un'impostazione analoga. Questa impostazione riduce la fedeltà cromatica ma offre un'elevata luminosità. È ottimale per le sale luminose.

Evitare invece l'impostazione dell'immagine "Bright". In questo caso si ottiene la massima luminosità, ma a scapito della qualità dell'immagine. Se si desidera effettuare la calibrazione da soli, questa non raggiungerà il livello di una calibrazione professionale, ma può migliorare l'immagine. A tale scopo, utilizzare immagini di prova. È possibile trovare un fornitore adatto tramite una ricerca su Google.

Calibrazione del colore di alto livello

Oltre alle impostazioni predefinite, alcuni proiettori offrono impostazioni di gestione del colore. A seconda del modello, sono disponibili menu di calibrazione secondo lo standard ISF (Imaging Science Foundation) o ISF ccc. Questi consentono di salvare i profili di colore dopo che il proiettore è stato calibrato da un ente certificato. Rispetto alla modalità convenzionale, un proiettore calibrato offre una qualità dell'immagine notevolmente migliore.

Calibrazione dell'icona
  • I profili colore preimpostati nel menu del proiettore sono sufficienti per una buona corrispondenza tra colori e immagini
  • I menu ISF ccc consentono la calibrazione secondo lo standard ISF
  • Le immagini di prova aiutano a mettere a punto la calibrazione

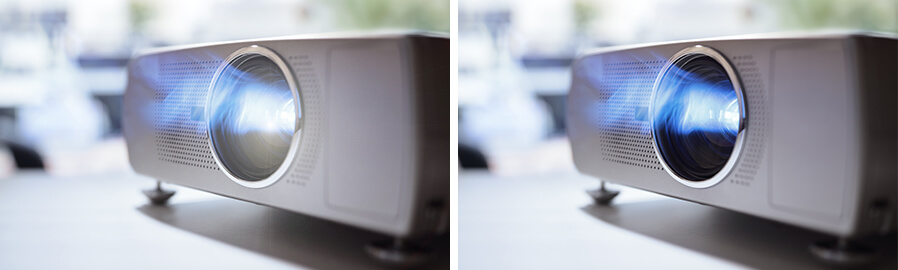

Qual è la modalità migliore: standard o ecologica?

L'impostazione della lampada influisce sulla qualità dell'immagine. Nella maggior parte dei casi, è possibile scegliere tra la modalità normale e quella ecologica. In modalità normale si ottiene la massima luminosità. Per le stanze luminose, questa modalità è quindi d'obbligo. Se è possibile oscurare la stanza, la modalità Eco è una buona alternativa. L'emissione di luce viene ridotta e l'immagine appare un po' più scura. Ciò ha un effetto positivo sul contrasto dell'immagine e prolunga la durata della lampada del proiettore.

landing-eco-mode
Icona lampadina
  • In modalità normale per ambienti luminosi, si raggiunge la piena luminosità del proiettore
  • La modalità Eco prolunga la durata della lampada
  • Il proiettore è notevolmente più silenzioso in modalità Eco

Controllo del proiettore: tramite telecomando, AirPlay, Miracast, app o Alexa

Projektionsfl_chen
wireless-nobubble
  • I telecomandi universali possono essere programmati per i proiettori
  • Apple AirPlay è una soluzione particolarmente diffusa per collegare i dispositivi iOS a un proiettore.
  • I proiettori con WLAN possono spesso essere controllati tramite app.
